U-Rinnen

Die Rinne ist die ideale Lösung für das glatte Auffangen und Ablaufen von z.B. Oberflächenwasser auf Parkplätzen oder Betonplatten oder auch von Schlamm aus einem Silo, Misthaufen oder Schuppen. Zu kombinieren mit einer Betonabdeckplatte - gelocht, geschlitzt oder voll - in verschiedenen Dicken/Stärken. In den Breiten 40 cm und 50 cm können wir Ihnen auch einen verstärkten Galva-Metallrost anbieten, der für den Schwerlasttransport geeignet ist.

- Leicht zu montieren
- Hohe Betonqualität
- Auffangen und Ableiten von Oberflächenwasser
- Abdeckplatten aus Beton gelocht oder geschlitzt
- Auch mit bewehrten Galvanoblechrosten erhältlich

Überblick Kontakt

verwandte Produkte

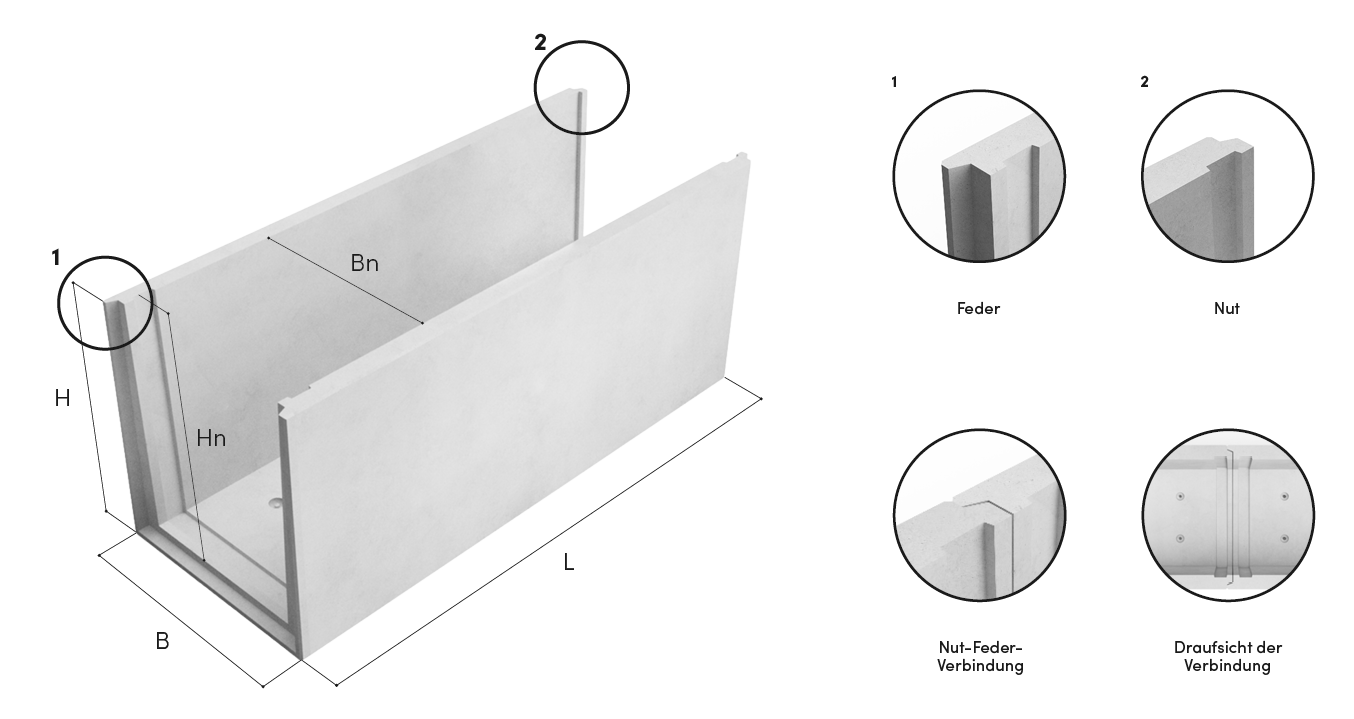

U-RINNEN

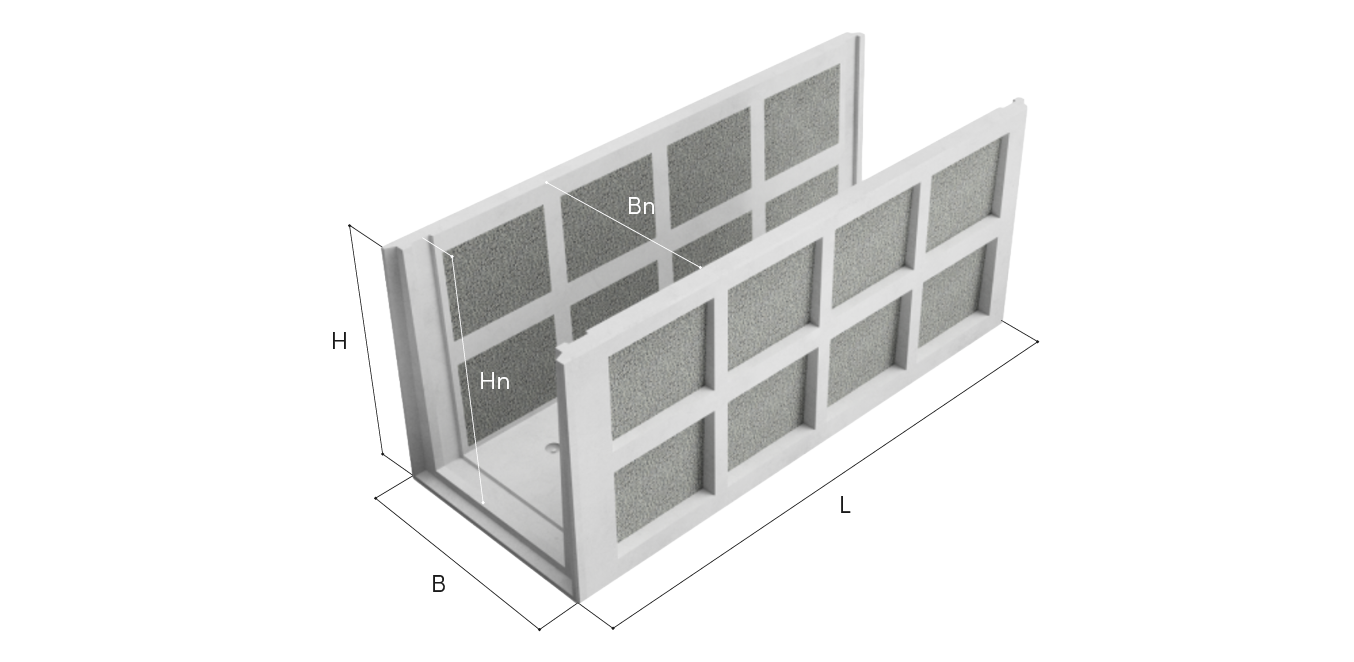

ARTIKEL	L(cm)	B(cm)	Bn(cm)	H(cm)	Hn(cm)	GEWICHT (kg)	HEBE	ANHANG
10318	100	30	19	18	14	63	/
10340	300	40	28	30	23	425	2x1,4T (FRIMEDA)	Flach-Rille
10350	300	50	34	40	31	750	2x1,4T (FRIMEDA)	Flach-Rille
10390	300	90	73	69	61,5	1350	4x1,4T (FRIMEDA)	Flach-Rille
10320/70	300	120	96	70	60	1960	4x2,5T (deha)	Flach-Rille
10320/130	300	120	100	130	120	2896	4x2,5T (deha)	Flach-Rille

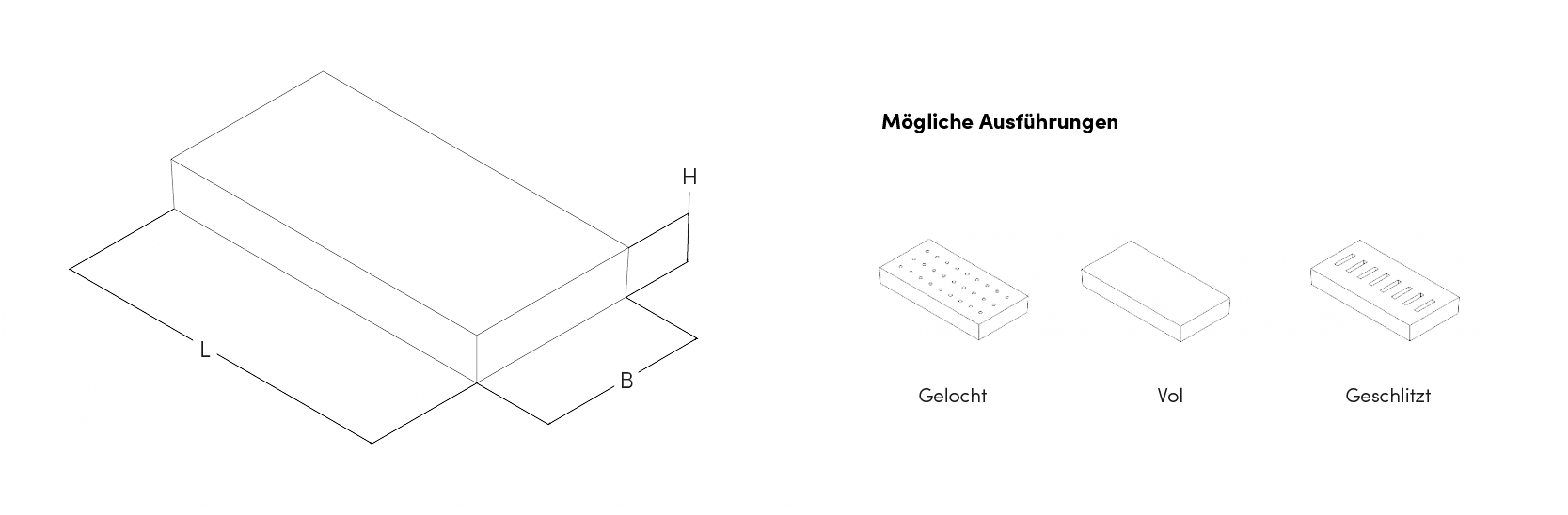

DEKPLATEN

ARTIKEL	L (cm)	B (cm)	H (cm)	GEWICHT (kg)	ASLAST	AUSFÜHRUNG
11130	100	30	5	37	4 T**	vollständig

11140	100	40	9	80	5 T**	gelocht
11940	100	40	9	80	5 T**	mit Schlitzen
11161	100	40	14	140	15 T***	vollständig
11141	100	40	14	130	15 T***	gelocht
11941	100	40	14	130	15 T***	mit Schlitzen

11150	100	50	9	85	5 T**	gelocht
11950	100	50	9	90	5 T**	mit Schlitzen
11162	100	50	14	175	15 T***	vollständig
11151	100	50	14	160	15 T***	gelocht
11951	100	50	14	136	15 T***	mit Schlitzen

11700	100	90	14	308	15 T***	vollständig
11900	100	90	14	270	15 T***	mit Schlitzen
11090	100	90	14	270	15 T***	gelocht

11320	100	120	14	400	15 T***	vollständig
11321	100	120	14	325	15 T***	mit Schlitzen

Galvanische Gitterroste nur in Schlitzausführung lieferbar
** Radzapfen 30 x 40 cm mit Spurweite 180 cm
*** Radzinken 40 x 40 cm mit Spurbreite 200 cm

ENDE U-RINNEN

ARTIKEL	B1/B2 (cm)	H (cm)	D (cm)	GEWICHT (kg)
10390-E	73/69	61,5	9	150
10320/70-E	100	62	10	145
10320/130-E	104	122	10	300

Onze U-goten worden geproduceerd volgens de hieronder vermelde specificaties/kenmerken:

ARTIKEL	BETONTYPE	BETONKWALITEIT	BETONDEKKING
10318	Aardvochtig	C45/55	20 mm
10340	Traditioneel	C50/60	25 mm
10350	Traditioneel	C50/60	25mm
10390	Zelfverdichtend	C60/67	35 mm
10320/70	Zelfverdichtend	C60/67	35 mm
10320/130	Zelfverdichtend	C60/67	35 mm

Onze betonnen dekplaten worden geproduceerd volgens de hieronder vermelde specificaties/kenmerken:

BETONTYPE	BETONKWALITEIT	BETONDEKKING	OPPERVLAKTE AFWERKING
Aardvochtig	C45/55	25 mm	Opgeschuurd met ruwe zandkorrel
